Kommunikationsmodul

Kommunikationsmodul

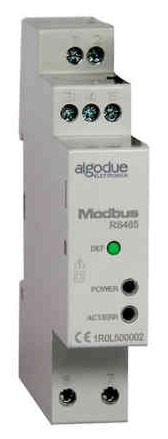

Algodue RS485 ModBus Modul Kommunikationsmodul


Dieses RS485 ModBus Modul überträgt die Daten des Energiezähhlers an
ein Erfassungssystem. Dieses wird über eine RS485 Schnittstelle mittels
Modbus RTS- oder ASCII-Protokoll möglich gemacht.
Geliefert wird eine kostenlose Modbus Master Software zur Parametrierung
des Moduls und der Messdaten, sowie eine CD mit Beschreibung.



Strom


Nennpannung:

230V AC + 20% / 50Hz

Max. Wiederholspannung

300 VAC

Max nicht Wiederholspannung Spitzenwert

320 VAC (20ms)

Verbrauch:

5 VA max

Vorsicherung

Typ T, 100mA ( extern zu installieren )



Buslinie


Typ

Infrarot-Schnittstelle

Kommunikationsgeschwindigkeit

38400 bps



RS485 Kommunikation


Protokoll

MODBUS, RTU (8N1) und ASCII (7E2)

Schnittstelle

RS485

Kommunikationsgeschwindigkeit

300 ... 115200 bps

Terminationswiederstand

im Modul eingebaut



Temperaturbereich


Arbeitstemperatur

ca. -15°C bis +60°C

Lagertemperatur

ca. -25°C bis +75°C

Luftfeuchtigkeit

max. 80% nicht kondensierend

Schutzgrad

IP20



Anschließbarer Leiter


Klemmen

0,14 ÷ 2,5mm²



Datenblatt Modbus RS485 Kommunikationsmodul

Bestell-Nr. 614011
EAN-Nr. 4026576140113

Für größere Stückzahlen kontaktieren Sie uns bitte

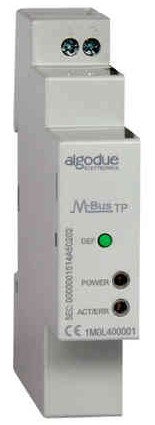

Algodue M-Bus Modul Kommunikationsmodul


Dieses M-Bus Modul macht die Datenübertragung des Zählers mit
2 Standardlasten mittels M-Bus Protokoll an ein Erfassungssystem
möglich.
Geliefert wird eine CD mit kostenloser M-Bus Master Software zur
Parametrierung des Moduls. Dies ermöglicht eine individuelle
Auswahl der gewünschten Messgrößen ( z.B. Wirkenergie,
Frequenz, Leiterspannung, Blindleistung, Cos phi. etc. )
Das Modul ist auch für andere Verbrauchsmessungen ideal.


Strom


Nennpannung:

230V AC + 20% / 50Hz

Max. Wiederholspannung

300 VAC

Max nicht Wiederholspannung Spitzenwert

320 VAC (20ms)

Verbrauch:

5 VA max

Vorsicherung

Typ T, 100mA ( extern zu installieren )



Buslinie


Typ

Infrarot-Schnittstelle

Kommunikationsgeschwindigkeit

38400 bps



M-Bus Kommunikation


Protokoll

M-Bus

Schnittstelle

RS485

Kommunikationsgeschwindigkeit

300 ... 115200 bps

Terminationswiederstand

im Modul eingebaut



Temperaturbereich


Arbeitstemperatur

ca. -15°C bis +60°C

Lagertemperatur

ca. -25°C bis +75°C

Luftfeuchtigkeit

max. 80% nicht kondensierend

Schutzgrad

IP20



Anschließbarer Leiter


Klemmen

0,14 ÷ 2,5mm²




Datenblatt M Bus Kommunikationsmodul


Bestell-Nr. 614012
EAN-Nr. 4026576110120

Für größere Stückzahlen kontaktieren Sie uns bitte.


Algodue LAN Gateway Modul Kommunikationsmodul


Dieses LAN Gateway Modul ermöglicht den Zugriff auf einen Energiezähler per
Web Browser von einem PC mit Internet / LAN Zugang.
Die Weboberfläche ermöglicht die Einbindung in vorhandene LAN-Netze und
ist für gängige Browser hergestellt.
Der Zugriff auf das Modul erfolgt über zwei Stufen ( Benutzer und Administrator ).
Es ist möglich die Speicherinhalte, sowie die aktuellen Messgrößen als CSV Datei
herunter zu laden.



Strom


Nennpannung:

230V AC + 20% / 50Hz

Max. Wiederholspannung

300 VAC

Max nicht Wiederholspannung Spitzenwert

320 VAC (20ms)

Verbrauch:

5 VA max

Vorsicherung

Typ T, 100mA ( extern zu installieren )



Buslinie


Typ

Infrarot-Schnittstelle

Kommunikationsgeschwindigkeit

38400 bps



Ethernet Kommunikation


Protokoll

HTTP, FTP, TCP, IP, MODBUS TCP

Modbus TCP Schnittstelle

502

Netzwerkschnittstelle

10/100 Base-T

Kommunikationsgeschwindigkeit

10/100 Mbps

Stecker

RJ-45



Speicherungen


Datenspeicher

eingebauter - nicht fluchtiger Typ



Temperaturbereich


Arbeitstemperatur

ca. -15°C bis +60°C

Lagertemperatur

ca. -25°C bis +75°C

Luftfeuchtigkeit

max. 80% nicht kondensierend

Schutzgrad

IP20



Anschließbarer Leiter


Klemmen

0,14 ÷ 2,5mm²




Datenblatt LAN Gateway Kommunikationsmodul



Bestell-Nr. 614013
EAN-Nr. 4026576140137

Für größere Stückzahlen kontaktieren Sie uns bitte.


Algodue KNX Modul Kommunikationsmodul

Dieses Modul ist eine haustechnische Lösung zum Energiesparen für das Management der Energiezähler.
Nur ein einzelnes Kabel wird für die Verbindung gebraucht.

Diese Lösung ist einfach zu installieren und nicht teuer.
Eine intelligente Vernetzung der modernen Haus und
Gebäudesystemtechnik.







Artikel-Nr.: 614014
